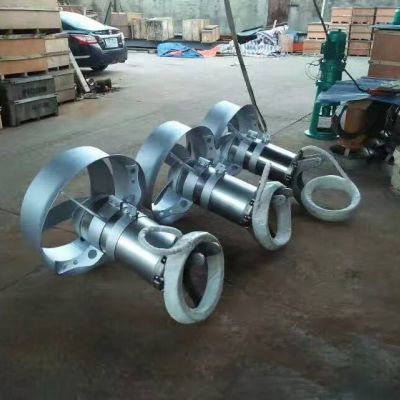

       一期厌氧水解池潜水搅拌机QJB4/12-620/3-480含泄露保护


江苏杜安环保生产的潜水搅拌机为成套装置，并需配备就地控制箱，提升导轨，提升链，水下电缆 快盈welcome首页，起吊架和手摇升降装置，基础螺栓等有效和安全运行所必需 的附件。

一期厌氧水解池潜水搅拌机QJB4/12-620/3-480江苏杜安环保生产的潜水搅拌机为成套装置，并需配备就地控制箱 快盈app下载，提升导轨，提升链，水下电缆，起吊架和手摇升降装置，基础螺栓等有效和安全运行所必需 的附件。

江苏杜安环保生产的潜水搅拌机为成套装置，主机材质为304不锈钢或316不锈钢 快盈官网。

(2) 出厂资料提交

至少提交以下资料：

a， 设备的总体布置图，详细的技术规格，选型计算依据，装配结构、零件 材料和防护涂层说明， 以及设备的安装布置尺寸； 快盈手机版.

b. 基础螺栓位置及土建荷载；

c. ISO9000 质量管理体系认证；

d.设备的安装、运行、维修手册；

e. 电气控制原理图以及接线图

f. 备件表；

h. 产品样本。

(3) 设计和现场条件

*a， 每台潜水搅拌机能在污水、污泥中工作，满足容积功率和工艺的推流和搅拌效果，保证池底流速（距池底 250mm 为准）0，3m/s， 以满足工艺池型和介质的要求为原则，并提供潜水搅拌机的选型计算依据。 快盈安卓版。

b 快盈ios版， 潜水搅拌机能连续运行、间歇运行和长期停止状态后恢复运行，潜水搅拌机在整个运行过程中保持无振动平稳运行，运行时间至少为 10000 小时。。

*c 快盈最新版本， 潜水搅拌机的安装位置满足现场使用要求。           。

e.设备参数要求

     (4)  性能和结构

a 快盈注册入口， 潜水搅拌机能每日24小时连续运行。。

b 潜水搅拌机基本轴功率不小于 8w/m3（池容积），并应考虑池型系数 快盈官网入口，污泥 校正系数因素，确保水体完全混合。

c， 导轨可自由调整搅拌机的提升和下降， 并无须排空水池情况下拆卸 快盈正版下载.

和安装搅拌机。潜水搅拌机全部的重量受力在一个支架上， 并且这个支架可承受搅拌器形成的推力。潜水搅拌机支架可以在无须排空水池的情况下在水上完成搅拌器水平方向的角度调节。

d.  壳体

搅拌机的壳体由优质铸铁或不锈钢304或316，壳体厚度足以承受荷载， 其表面平整无气孔，转动头部呈流线型。

e. 螺旋桨

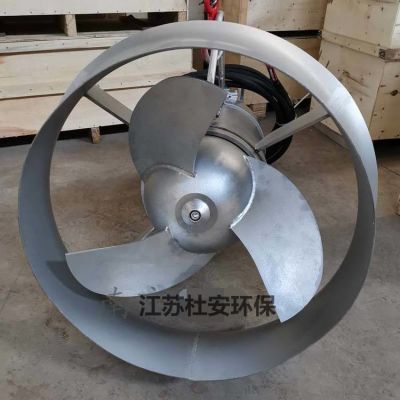

*螺旋桨由不锈钢 316Ti 整个铸造，且须作动平衡。螺旋桨与轴之间装有锁定装置，以防转动时松动，叶片设计为 3 片式须具自清洁功能。螺旋桨轮毂 为半球形，螺旋桨和轮毂整体在工厂内经 G6.3 级动平衡检验合格。轮毂与电机壳体之间采用橡胶密封环来保护机械密封，防止污物进入机械密封所在的油室。

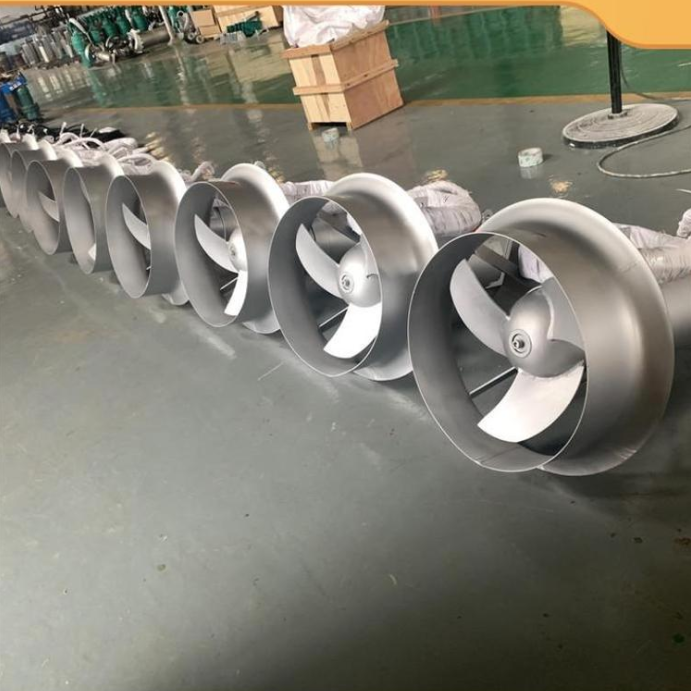

f. 导流环

为保证搅拌效果及节能，应根据需要选配导流环， 导流环的材质为优质不 锈钢 304 或更好

g.轴

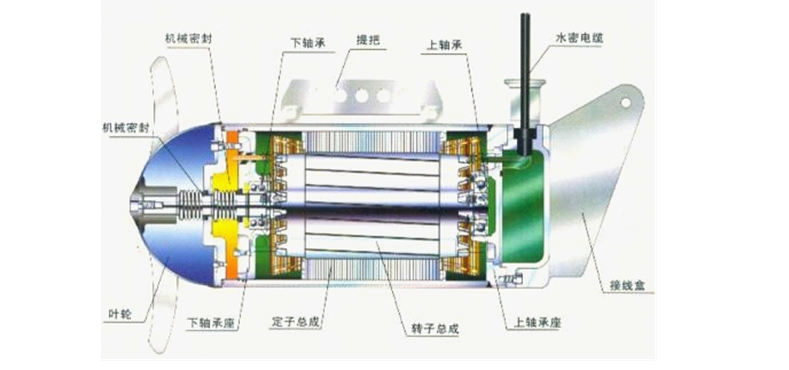

潜水搅拌机的电机和螺旋桨轴采用直联的方式叶轮的轴即是电机轴的延伸，轴 由耐磨不锈钢制造，轴能承受所有轴向和径向荷载，轴承的设计寿命（L10） 不低于 100000 小时。螺旋轴完全与搅拌介质隔离。

h.  轴封

采用高质量机械密封，机械密封适用于 pH5~10 介质。

机械密封的使用寿命不低于25000 小时。

机械密封应设计成可以反转，而不会带来不良后果。

i.制造搅拌机的全部材料适用于污水厂的腐蚀环境，对未经保护或非防腐 性材料，按行业标准进行除锈处理和涂防锈漆。

j.  潜水搅拌机电机具下列设计特性

潜水型三相鼠笼型异步电机， 防护等级为 IP68，绝缘等级 F  级或更好，B 级温升， 电机轴和转子作平衡，380V ，3 相，50Hz。

潜水电机设计为可连续运行，每小时可启动至少15次。

*潜水电机与潜水搅拌机能潜水连续工作。

*k. 电缆和电缆密封

电机配有用于控制和动力的水下型电缆，每根电缆都有一单独的进口，并进行可靠的密封。不接受采用环氧树脂、硅胶或其它材料做二次密封的形式。

i.搅拌机监控装置

潜水搅拌机设置泄漏传感器和温度传感器的监测系统，用于定子室密封泄漏、 定子绕组高温和上下轴承过载时发出讯号。温度传感器为常闭型 ，三个传感器 作串联连接，在摄氏 140℃时断开，满足过载保护的要求。

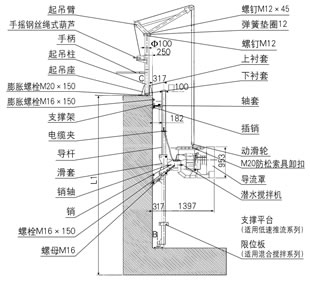

m.安装提升系统

安装系统包括导轨、提拉绳，并配有臂式起吊架和手摇式卷升装置。提拉绳采用钢丝绳需满足搅拌器起吊重量 1.5 倍以上强度要求， 并满足使用相关规定要求。

*(5) 主要材料

壳体           优质铸铁 GG25 或不锈钢 304 或更好

螺旋桨         不锈钢 316Ti

导流环         不锈钢 304 或更好

轴              不锈钢 0Cr17Ni12Mo2(316)或 ASTM420

机械密封        碳化钨或碳化硅

螺栓、螺母、垫圈  不锈钢 316

导轨                 不锈钢 0Cr19Ni9(304)

提拉绳              不锈钢 0.0Cr17Ni12Mo2(316)

臂式起吊架      不锈钢 0Cr19Ni9(304)

(6)  防腐蚀

潜水搅拌机的全部材料适用于污水厂的腐蚀环境，对未经保护或非防腐 性材料，应按行业标准进行除锈处理和涂防锈漆。

(7)  控制系统

潜水搅拌机的启动控制装置集中安装在厌氧水解池成套 MCC 柜内，均采用直接启动。提供潜水搅拌机的控制原理图，现场控制柜厂的控制二次接线图需进行审核并提供书面确认函。控制原理图中所提供的外接信号不能少于设备清单中所列信号要求。同时每台潜水搅拌机现场设置1台接线按钮箱，共4台，接线按钮箱防护等级 IP65 。控制柜面板上为每台潜水搅拌机电机专用保护器，一、二次接线端子，急停、 开、停按钮，运行、停止、故障信号灯，就地/远方转换开关。每台潜水搅拌机配备用于潜水电机特殊保护的报警和故障跳闸。潜水搅拌机综合保护器由江苏杜安环保供货，安装在现场接线按钮箱内，并向现场控制柜上传故障信号（数字信 号）， 由双方共同调试。杜安环保保证潜水推搅拌机保护控制器传输信号的可靠性。

接线按钮箱至设备的动力控制电缆配套供应。配套线缆长度为标配10米或根据现场安装环境决定，满足工程要求。含接线按钮箱、配套电缆及相关辅材。

其他详细技术要求参见《与机械设备配套的电气控制箱（柜） 专用技术规 范》。

操作方式为就地手动控制和 PLC自动控制二种方式。另外具备向PLC传输状态显示信号并接受 PLC 输出控制信号的接口。

检查及验收：

杜安环保每台潜水搅拌机出厂前都做以下试验（不限于此）：

外观检验；

潜水搅拌机的运行状态试验；

潜水电机内腔的气压试验；

潜水电机各项指标的测定。

潜水搅拌机中承受工作压力的零部件均进行历时 3min 的水压试验而无渗漏，

试验压力为1.5 倍的工作压力，但不低于0.2MPa。

现场调试及验收工作：

现场设备安装后，潜水搅拌机进行清水和排泥水运行试验，检测性能参数，确保设备符合技术要求，运行过程中满足：电机电流不超过额定电流；潜水搅拌机运行平稳无异常声响和振动；所有密封部位无漏油漏水现象；潜水搅拌机在导杆上滑行无卡滞现象, 导轨及吊架不变形。
